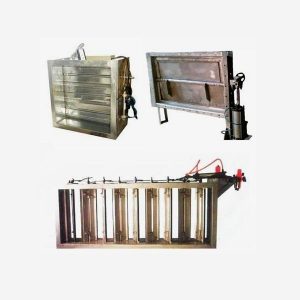

Van gió vuông đóng mở bằng khí nén

Van là một thiết bị được lắp trên đường ống dùng để đóng hoặc mở cho lưu chất như nước, khí nén, hơi nóng đi qua hoặc không cho đi qua. Van thông thường được đóng mở bằng tay, có thể bằng tay gạt, tay kẹp, tay xoáy, tay vô lăng.

Với sự phát triển của tự động hóa, công nghệ tiên tiến việc đóng mở van bằng tay trở nên khá lỗi thời, quá trình đóng mở mất nhiều thời gian, chậm trong quá trình sản xuất, vận hành chính vì vậy mà van điều khiển tự động xuất hiện giúp cho quá trình sản xuất nhanh hơn, an toàn hơn khi sử dụng.

Nguyên lý hoạt động của Van gió vuông đóng mở bằng khí nén:

Toàn bộ các trục van được xoay đồng thời thông qua một cơ cấu chuyển động phức hợp. Một trục van được thiết kế dài hơn các trục khác gắn với xylanh khí nén. Khi hoạt động, xylanh này sẽ làm nhiệm vụ xoay trục van để đóng hay mở các lá van. Thời gian đóng hoặc mở hoàn toàn của van gió thông thường là 0,5 giây.

Kết cấu của Van gió vuông đóng mở bằng khí nén:

• Thân và cánh van: làm bằng tôn mạ kẽm hoặc thép không gỉ (SUS).
• Trục van: làm bằng thép tròn mạ kẽm mác CT3 – thép không gỉ đường kính D8, D10, D12 hoặc lớn hơn tùy theo yêu cầu sử dụng.
• Bạc trục: là bộ phận chuyển tiếp giữa thân và trục van, có tác dụng làm lá van chuyển động nhẹ nhàng, chống mài mòn cho trục van. Trong một số trường hợp đặc biệt, với các loại van hoạt động đóng mở liên tục trong điều kiện vận tốc gió và áp suất đường ống gió lớn, bạc trục van được thay thế bằng vòng bi có đai hãm trực tiếp vào thân van.
• Xylanh khí nén, bộ lọc đôi khí nén: xylanh khí nén được lựa chọn với hành trình 25, 50, 75, 80… tùy thuộc vào độ lớn của van gió và áp suất vận hành của đường ống gió. Bộ lọc khí nén có tác dụng tách nước, bảo vệ lòng trong và bổ sung dầu xylanh.
• Bộ điều khiển khí nén: có thể dùng bộ điều khiển khí nén bằng tay (van ba ngã) hoặc van điện từ nhằm mục đích đóng ngắt khí nén cấp vào xylanh.

Ứng dụng thực tế của Van gió vuông đóng mở bằng khí nén:

• Tại các vị trí phía trên trần giả của phòng sơn, phòng sạch.
• Tại các vị trí trên cao mà người điều khiển không thể thường xuyên lên vận hành được.
• Tại các vị trí có điều kiện hoạt động khắc nghiệt: khu vực gần các lò có nhiệt độ cao, đường ống dẫn gió nóng.
• Đối với các khu vực đặc biệt hoạt động trong điều kiện áp suất cố định, khi áp suất khu vực thay đổi tăng lên đột ngột thì cảm biến áp suất sẽ truyền tín hiệu lên bộ phận điều khiển của van khí nén, khi đó van sẽ tự động bật mở làm giảm áp khu vực về điều kiện đã cài đặt.
