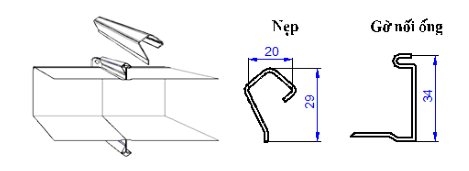

Bản vẽ kỹ thuật Ống gió vuông bích TDC:
Công thức:
CN – W x H x L _ TDC / TDC
(Ngang x cao x dài _ đầu bích 1 / đầu bích 2)
* Nếu 2 đầu bích giống nhau, không cần ghi ký hiệu đầu bích 2.
Ống gió chữ nhật (hay ống gió vuông) bích TDC thường được làm bằng vật liệu tole tráng kẽm. Ống gió bích TDC dùng cho hệ thống thông gió và điều hòa trung tâm VRV, Chiller, với cùng hệ thống hút bụi, hút ẩm của nhà xưởng.
Đối với tole có độ dày đến 1.15mm thì mối ghép dọc ống gió là mối ghép Pittsburgh.
Ống gió có độ dày tôn lớn hơn 1.15mm được ghép dọc bằng phương pháp hàn.
