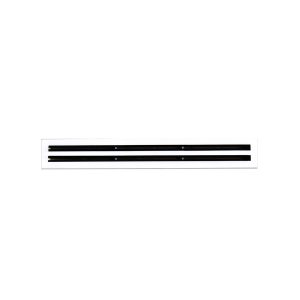

Hình ảnh phóng to Miệng gió Slot SLL:
Bản vẽ kỹ thuật Miệng gió Slot SLL:
Bảng thông số vật lý Miệng gió Slot SLL:
Loại cửa | Độ dày | Kích thước Cổ W x H (mm) |
Kích thước Ống gió (mm) |
Kích thước Mặt (mm) |
|
Khung (mm) | Lá (mm) | ||||
1 Slot | 1.2 | 1.0 | 48 | W + 10 H + 10 |
W + 35 H +35 |
2 Slot | 93 | ||||
3 Slot | 138 | ||||
4 Slot | 183 | ||||
5 Slot | 228 | ||||
6 Slot | 273 |
Bảng thông số kỹ thuật Miệng gió Slot SLL:
KTM | KTC | Vận tốc khí ra khỏi miệng gió (m/s) | ||||||||||||
W X H (mm) | W x H (mm) | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |||
1235 | 83 | 1200 | 48 | Tiết diện (m2) | 0.058 | 0.058 | 0.058 | 0.058 | 0.058 | 0.058 | 0.058 | 0.058 | 0.058 | 0.058 |
Lưu lượng (m3/h) | 0.029 | 0.058 | 0.087 | 0.116 | 0.145 | 0.174 | 0.203 | 0.232 | 0.261 | 0.290 | ||||
Lưu lượng (m3/s) | 104.4 | 208.8 | 313.2 | 417.6 | 522.0 | 626.4 | 730.8 | 835 | 940 | 1044 | ||||
1235 | 128 | 1200 | 93 | Tiết diện (m2) | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 | 0.112 |
Lưu lượng (m3/h) | 0.056 | 0.112 | 0.167 | 0.223 | 0.279 | 0.335 | 0.391 | 0.446 | 0.502 | 0.558 | ||||
Lưu lượng (m3/s) | 201 | 402 | 603 | 804 | 1004 | 1205 | 1406 | 1607 | 1808 | 2009 | ||||
1235 | 173 | 1200 | 138 | Tiết diện (m2) | 0.166 | 0.166 | 0.166 | 0.166 | 0.166 | 0.166 | 0.166 | 0.166 | 0.166 | 0.166 |
Lưu lượng (m3/h) | 0.083 | 0.166 | 0.248 | 0.331 | 0.414 | 0.497 | 0.580 | 0.662 | 0.745 | 0.828 | ||||
Lưu lượng (m3/s) | 298 | 596 | 894 | 1192 | 1490 | 1788 | 2087 | 2385 | 2683 | 2981 | ||||
1235 | 218 | 1200 | 183 | Tiết diện (m2) | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 | 0.22 |
Lưu lượng (m3/h) | 0.11 | 0.22 | 0.33 | 0.44 | 0.55 | 0.66 | 0.77 | 0.88 | 0.99 | 1.1 | ||||
Lưu lượng (m3/s) | 396 | 792 | 1188 | 1584 | 1980 | 2376 | 2772 | 3168 | 3564 | 3960 |
- Ghi chú: Diện tích không sử dụng (diện tích chiếm chỗ của lá) từ 45% -> 55% tiết diện cổ ra của miệng gió.

Trường hợp kích thước miệng gió cánh chỉnh lớn hơn 2000mm, sản phẩm được chia thành nhiều module lắp ráp với nhau
