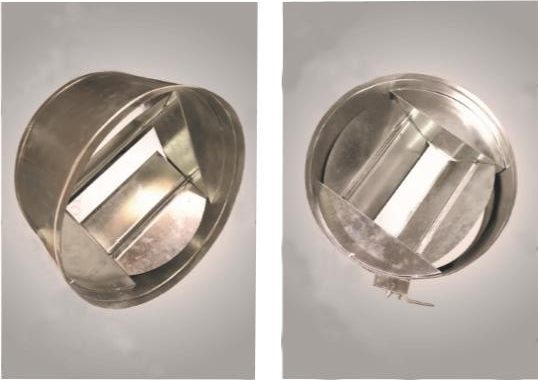

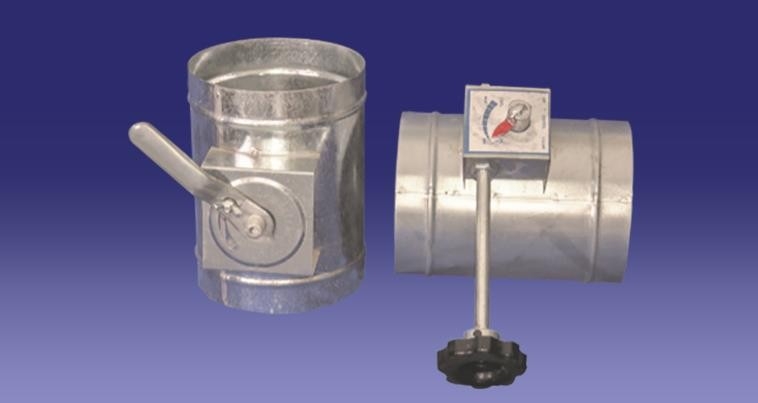

Một số hình ảnh Van gió tròn điều chỉnh lưu lượng R-VCD:

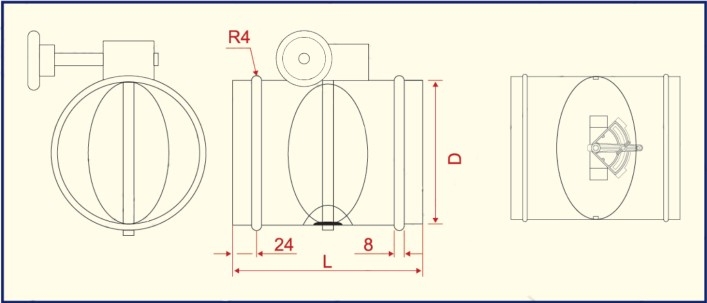

Bản vẽ kỹ thuật Van gió tròn điều chỉnh lưu lượng R-VCP:
Bảng thông số vật lý Van gió tròn điều chỉnh lưu lượng R-VCP:
| Kích thước ống gió | Thông số kỹ thuật van gió | ||
| Đường kính D | Chiều dài | Độ dày tôn | |
| Đến D150 | D145 | L200 | 0.6 mm |
| D200 | D195 | L200 | 0.8 mm |
| D250 | D245 | L250 | 0.8 mm |
| D300 | D295 | L300 | 0.8 mm |
| Kích thước lớn hơn | Theo yêu cầu | Theo yêu cầu | Theo yêu cầu |
-
Ghi chú:
-
Tùy theo kích thước yêu cầu mà phân chia số lớp cánh để van dễ dàng khép mở khi hoạt động.
-
Có thể sản xuất các kích thước khác theo đơn đặt hàng.
